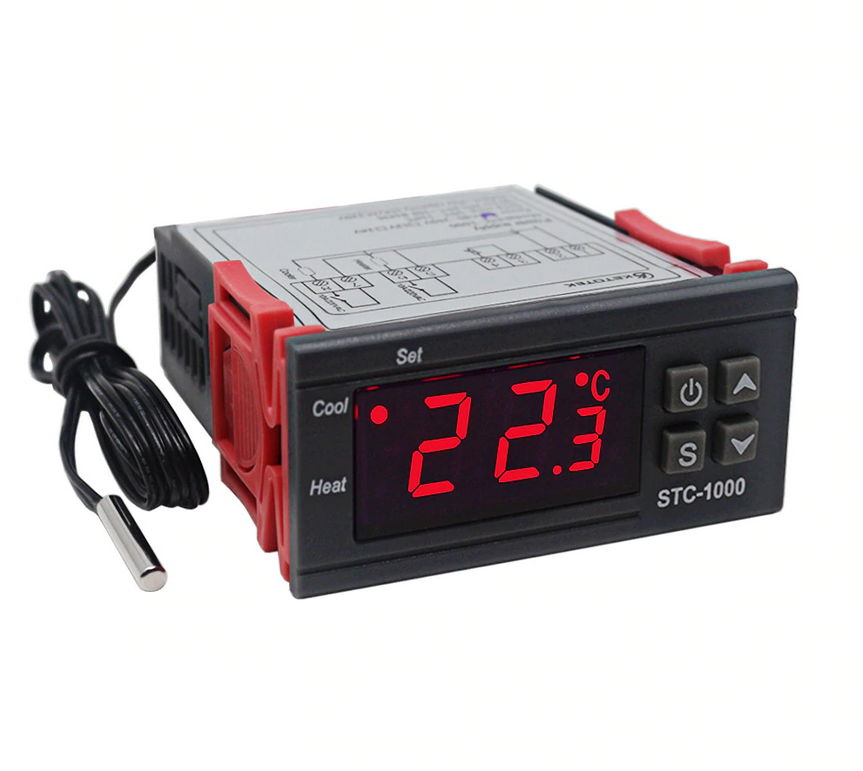

STC-1000 AC 110-220V 10A LCD Ekranlı NTC Sensörlü Termostat Sıcaklık Kontrol Modülü
STC-1000 AC 110-220V 10A LCD Ekranlı NTC Sensörlü Termostat Sıcaklık Kontrol
STC-1000 dijital sıcaklık kontrol modülü, hem ısıtma hem de soğutma işlevlerini destekleyen çok yönlü bir cihazdır. Gelişmiş NTC sıcaklık sensörü sayesinde çevre sıcaklığını yüksek hassasiyetle ölçer ve kullanıcı tarafından belirlenen sıcaklık aralıklarına göre otomatik olarak röle çıkışı sağlar.
Çalışma Prensibi
STC-1000 kontrol cihazı, belirlenen sıcaklık ayar noktası (F1) ve histerezis (F2) değerine göre çevrenin sıcaklığını düzenler.
NTC sensörü sıcaklığı sürekli ölçer ve sıcaklık aralığını aşan durumlarda rölelerin çalışma durumunu değiştirerek ısıtıcı veya soğutucuyu devreye sokar.
Kompresörün korunması için gecikme süresi (F3) ayarlanabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Çözünürlük | 0.1 °C |
| Doğruluk | ± 1 °C (-50 °C ~ 70 °C) |
| Güç Kaynağı | 110~ 220V AC ±10%, 50/60Hz |
| Güç Tüketimi | <3W |
| Çalışma Nem Aralığı | %20 ~ %85 (yoğuşmasız) |
| Kompresör Gecikme Süresi | 1 ~ 10 dakika (ayarlanabilir) |
| Sensör | NTC Sensör |
| Sensör Kablosu Uzunluğu | 1 metre |
| Sıcaklık Ölçüm Aralığı | -50 °C ~ 99 °C (ayarlanabilir) |
| Çalışma Sıcaklığı | 0 °C ~ 60 °C |
| Depolama Sıcaklığı | -30 °C ~ 75 °C |

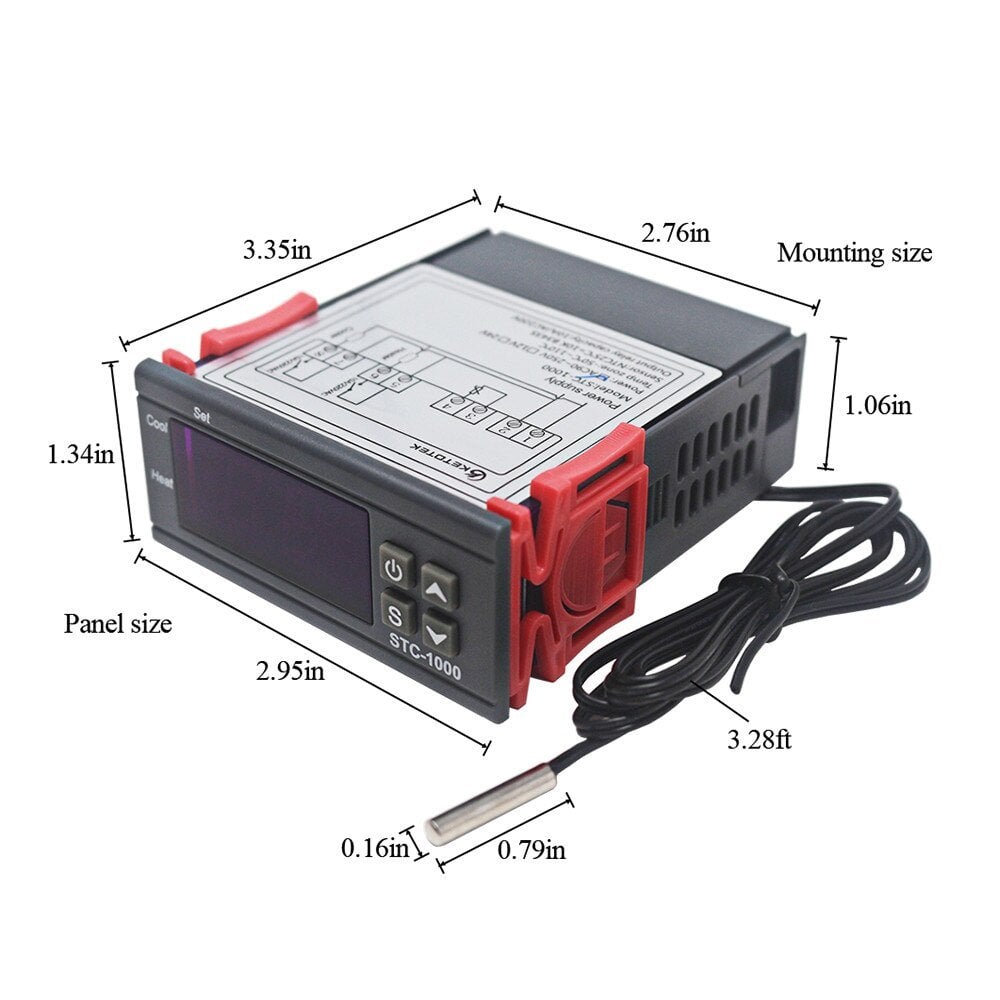

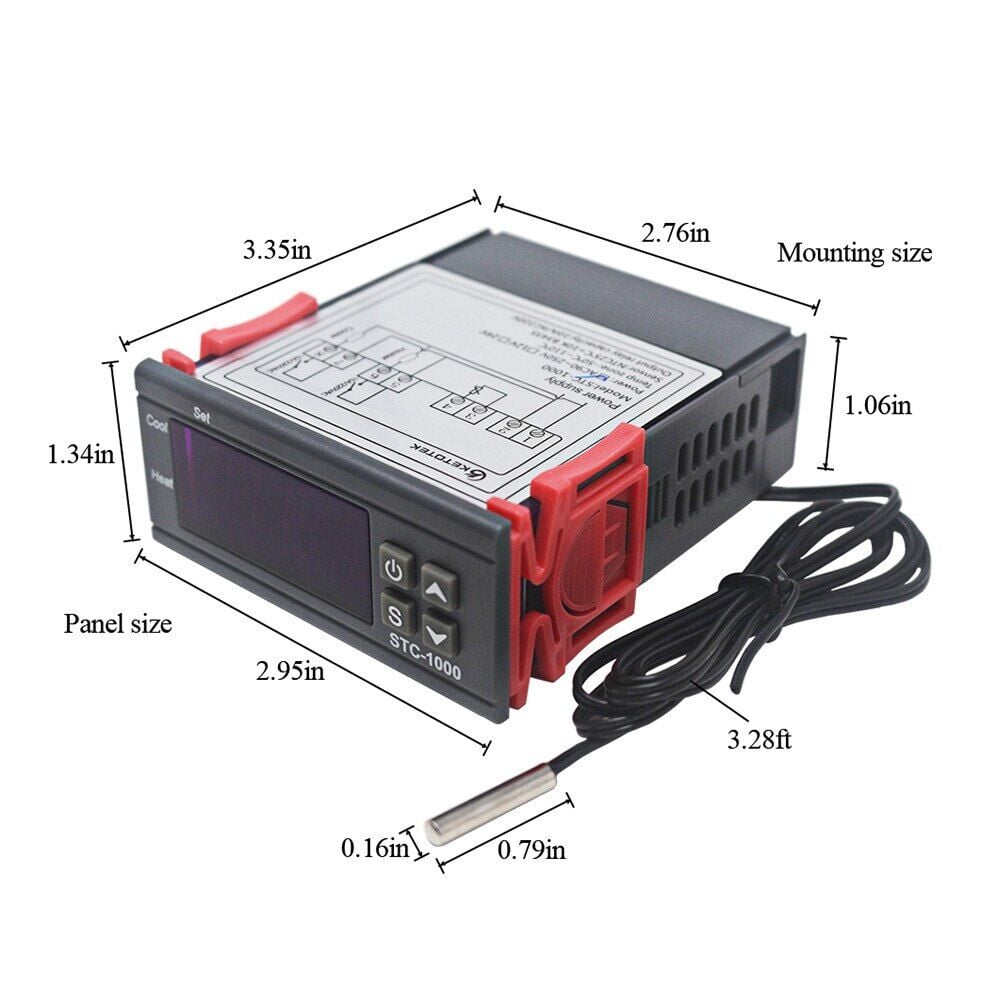

ST-1000 Ürün Ölçüleri
STC-1000 Bağlantı Şeması
- 1 ve 2 numaralı terminaller: Giriş gücü için kullanılır. Maksimum belirtilen voltajın %115’ini geçmemelidir. Örneğin, 220V × %115 = 253V.
- 3 ve 4 numaralı terminaller: NTC sensör kablo probu içindir. Artı (+) veya eksi (-) ayrımı yapılmasına gerek yoktur.
- 5 ve 6 numaralı terminaller: Isıtıcı için kullanılır. 5 numaralı terminali canlı hatta, 6 numaralı terminali ise ısıtıcıya bağlayabilirsiniz. Alternatif olarak tam tersi de yapılabilir. Yani 5 ve 6 numaraları birlikte bir güç anahtarı gibi çalışır.
- 7 ve 8 numaralı terminaller: Soğutucu için kullanılır. 7 numaralı terminali canlı hatta, 8 numaralı terminali ise soğutucuya bağlayabilirsiniz. Alternatif olarak tam tersi de yapılabilir. Yani 7 ve 8 numaraları birlikte bir güç anahtarı gibi çalışır.
Panel ve Düğmeler
- Güç Düğmesi: Uzun basıldığında cihazı açar veya kapatır.
- “S” Düğmesi: Ayar moduna geçmek için kullanılır.
- Yukarı ve Aşağı Düğmeleri: Ayar modunda değerleri artırır veya azaltır.
Fonksiyon Menü Tablosu
| Kod | İşlev | Min. | Maks. | Varsayılan | Birim |
|---|---|---|---|---|---|
| F1 | Sıcaklık Ayar Değeri | -50 | 99.9 | 10 | °C |
| F2 | Sıcaklık Histerezis | 0.3 | 10 | 0.5 | °C |
| F3 | Kompresör Gecikme Süresi | 1 | 10 | 3 | dk |
| F4 | Sıcaklık Kalibrasyonu | -10 | 10 | 0 | °C |
Hata Kodları ve Sorun Giderme
- E1: Dahili bellek arızası. Cihaz sıfırlanmalıdır.
- EE: Sensör hatası. Sensör kontrol edilmeli ve gerekirse değiştirilmelidir.
- HH: Tespit edilen sıcaklık 99.9°C’yi aşmıştır.
